Sofa Mosn、Sofa Mesh 云服务

简介

蚂蚁金服基于Istio&Envoy的一套ServiceMesh框架,首先看一下Istio&Envoy的架构

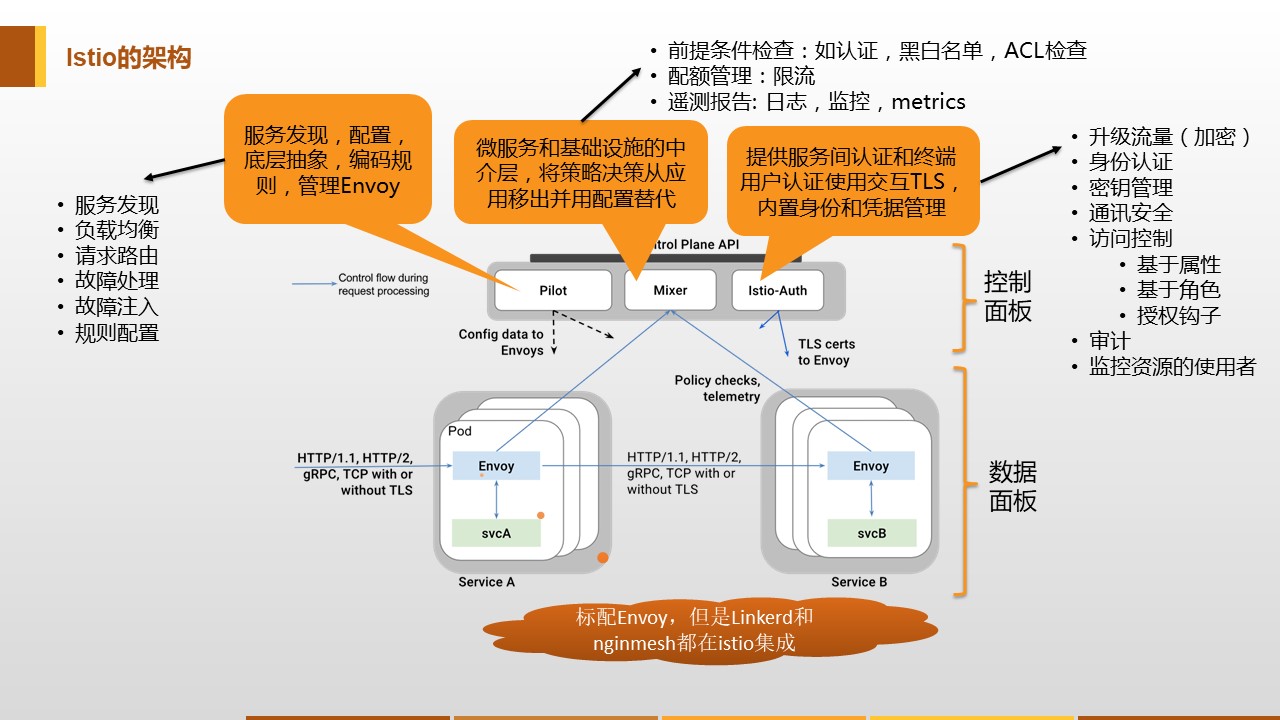

Istio

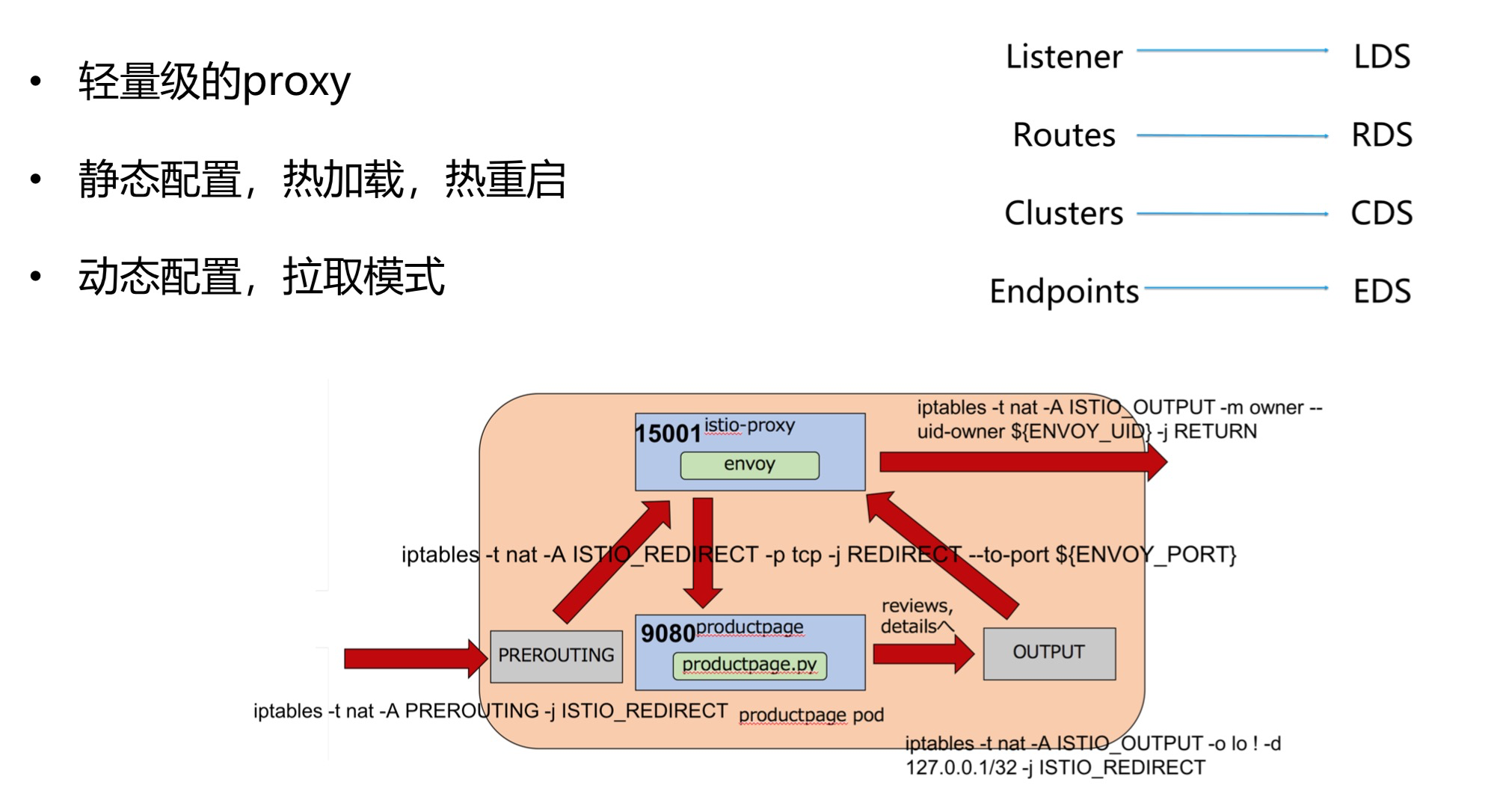

Envoy

image-20180802103154353

  • Listener->LDS
  • Routes->RDS
  • Clusters->CDS
  • Endpoints->EDS
1
2
3
4
5
6
7
8
9
10
11
12
一是Listener:也即envoy既然是proxy,专门做转发,就得监听一个端口,接入请求
然后才能够根据策略转发,这个监听的端口称为listener,真正干活的。Envoy 会暴露一个或者多个listener监听downstream的请求。

二是Endpoint:是目标的ip地址和端口,这个是proxy最终将请求转发到的地方。

三是Cluster:一个cluster是具有完全相同行为的多个endpoint,
也即如果有三个容器在运行,就会有三个IP和端口,但是部署的是完全相同的三个服务
他们组成一个Cluster,从cluster到endpoint的过程称为负载均衡,可以轮询等。

四是Route:有时候多个cluster具有类似的功能，但是是不同的版本号,可以通过route规则,选择将请求路由到某一个版本号,也即某一个cluster

五是Filter:过滤器。在 Envoy 中指的是一些“可插拔”和可组合的逻辑处理层。是 Envoy 核心逻辑处理单元。

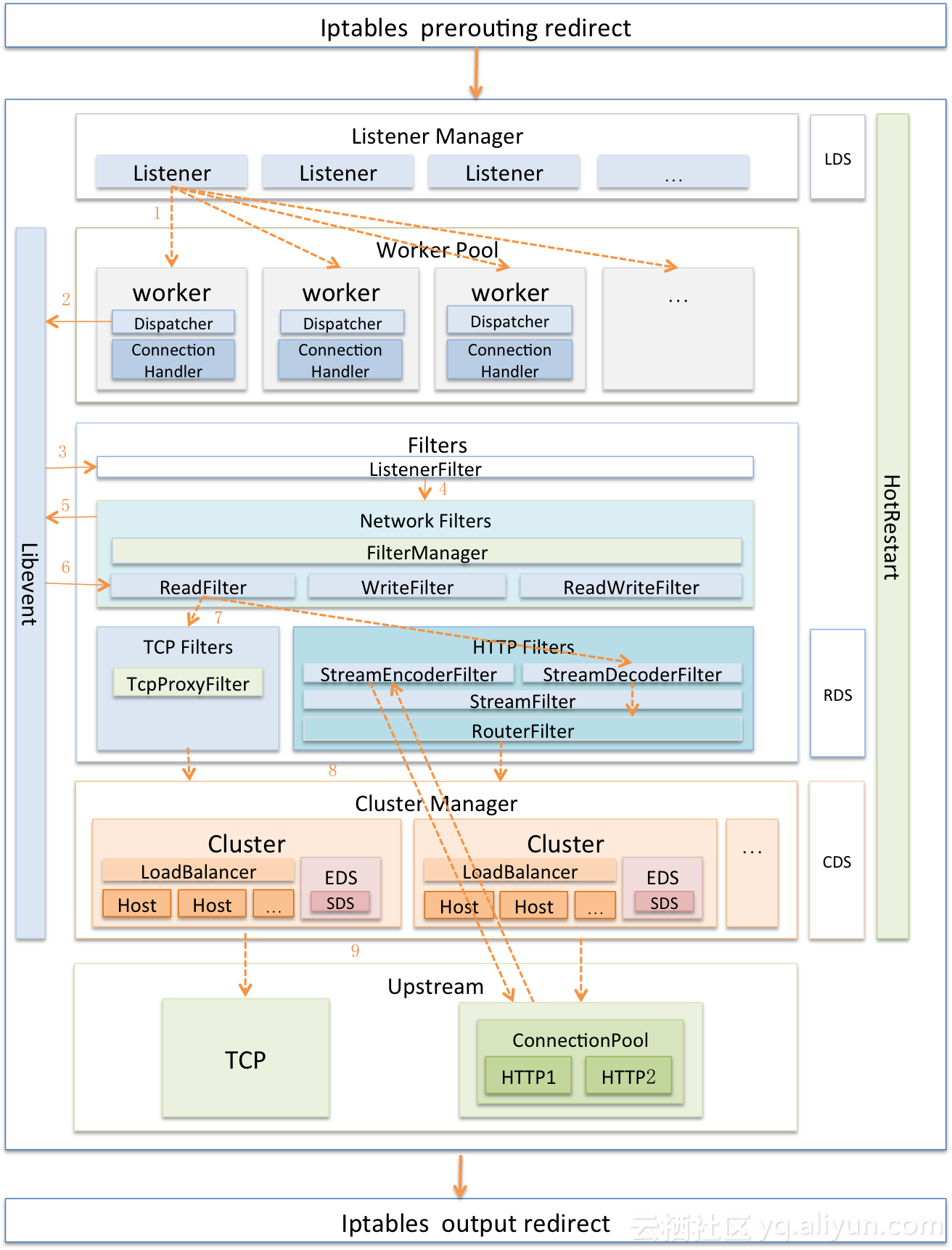

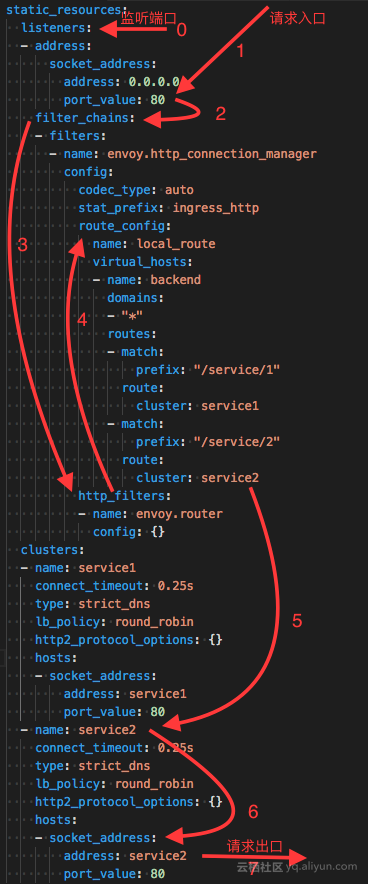

配合上这份配置的话，Envoy大致处理流程如下图


清晰架构图


Envoy的另一特点是支持配置信息的热更新，其功能由XDS模块完成，XDS是个统称，具体包括ADS（Aggregated Discovery Service）、SDS（Service Discovery Service）、EDS（Endpoint Discovery Service）、CDS（Cluster Discovery Service）、RDS（Route Discovery Service）、LDS（Listener Discovery Service）。

XDS模块功能是向Istio的Pilot获取动态配置信息，拉取配置方式分为V1与V2版本，V1采用HTTP，V2采用gRPC。

Envoy还支持热重启，即重启时可以做到无缝衔接，其基本实现原理是：

  1. 将统计信息与锁放到共享内存中。
  2. 新老进程采用基本的RPC协议使用Unix Domain Socket通讯。
  3. 新进程启动并完成所有初始化工作后，向老进程请求监听套接字的副本。
  4. 新进程接管套接字后，通知老进程关闭套接字。
  5. 通知老进程终止自己。

Envoy同样也支持Lua编写的Filter，不过与Nginx一样，都是工作在HTTP层，具体实现原理都一样

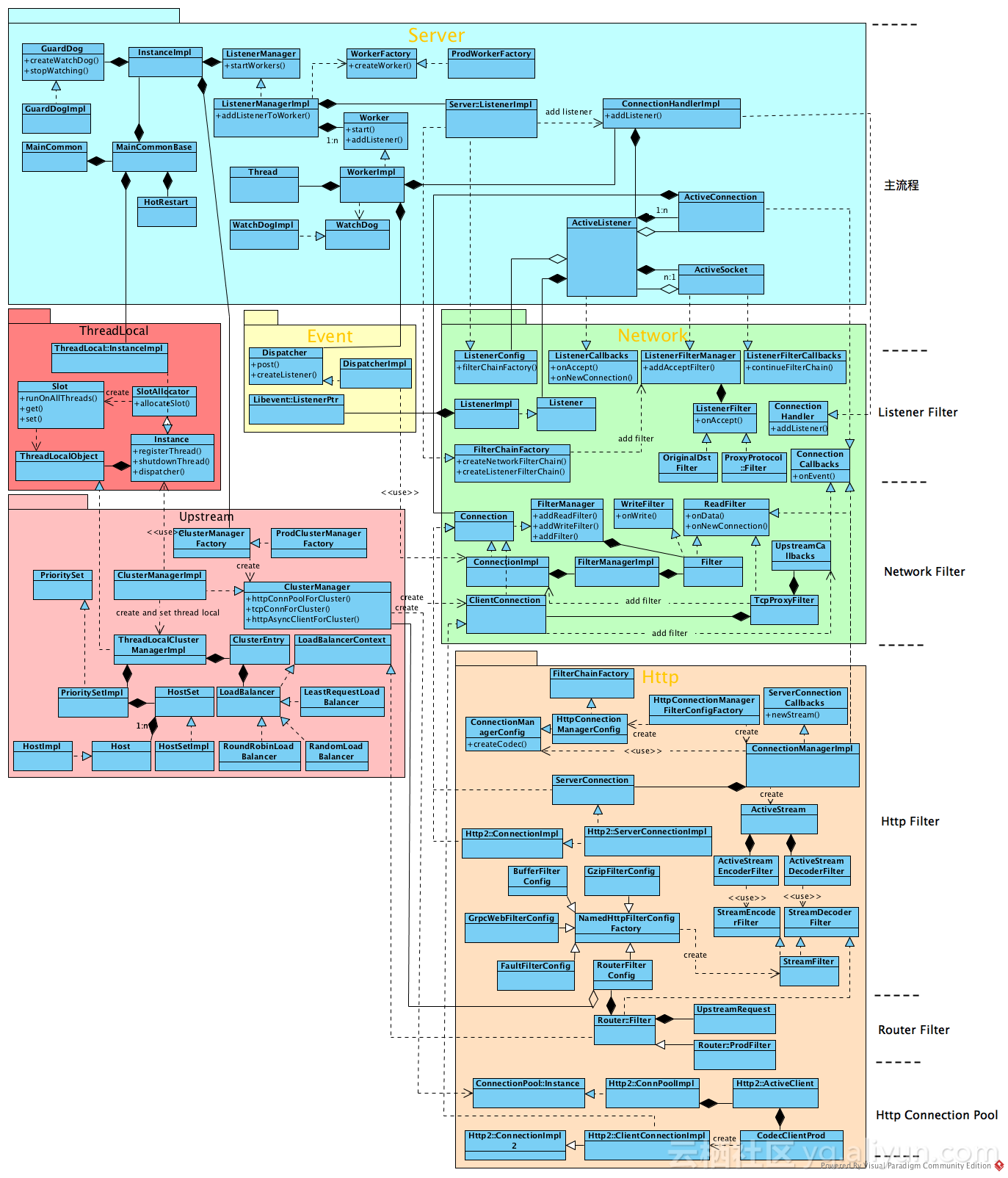

内部结构图




SOFAMosn

简介

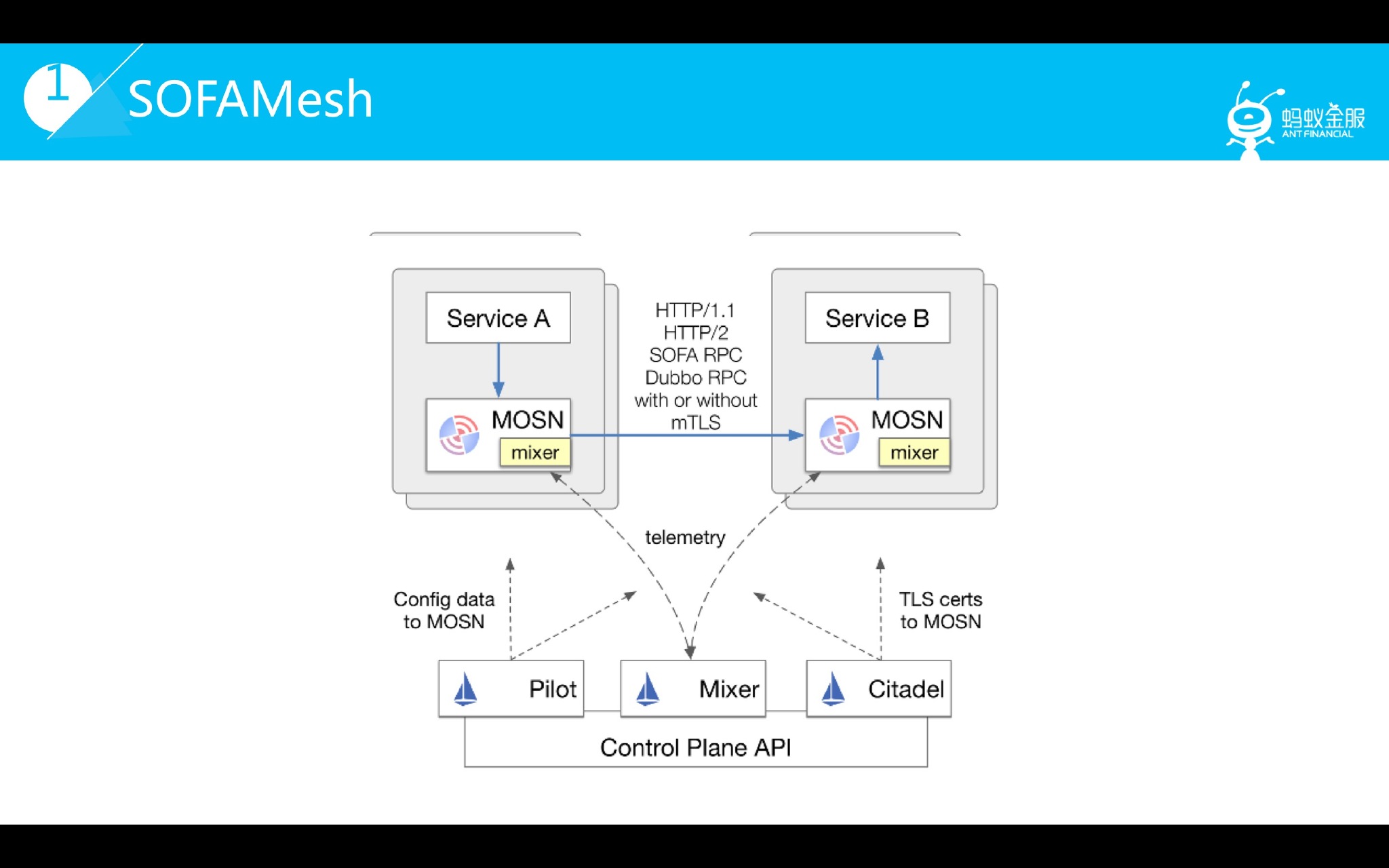

蚂蚁金服自创数据平面组件替代Envoy,把Istio的Mixer沉淀到了SOFAMosn的位置上,还会增加Dubbo的接入支持

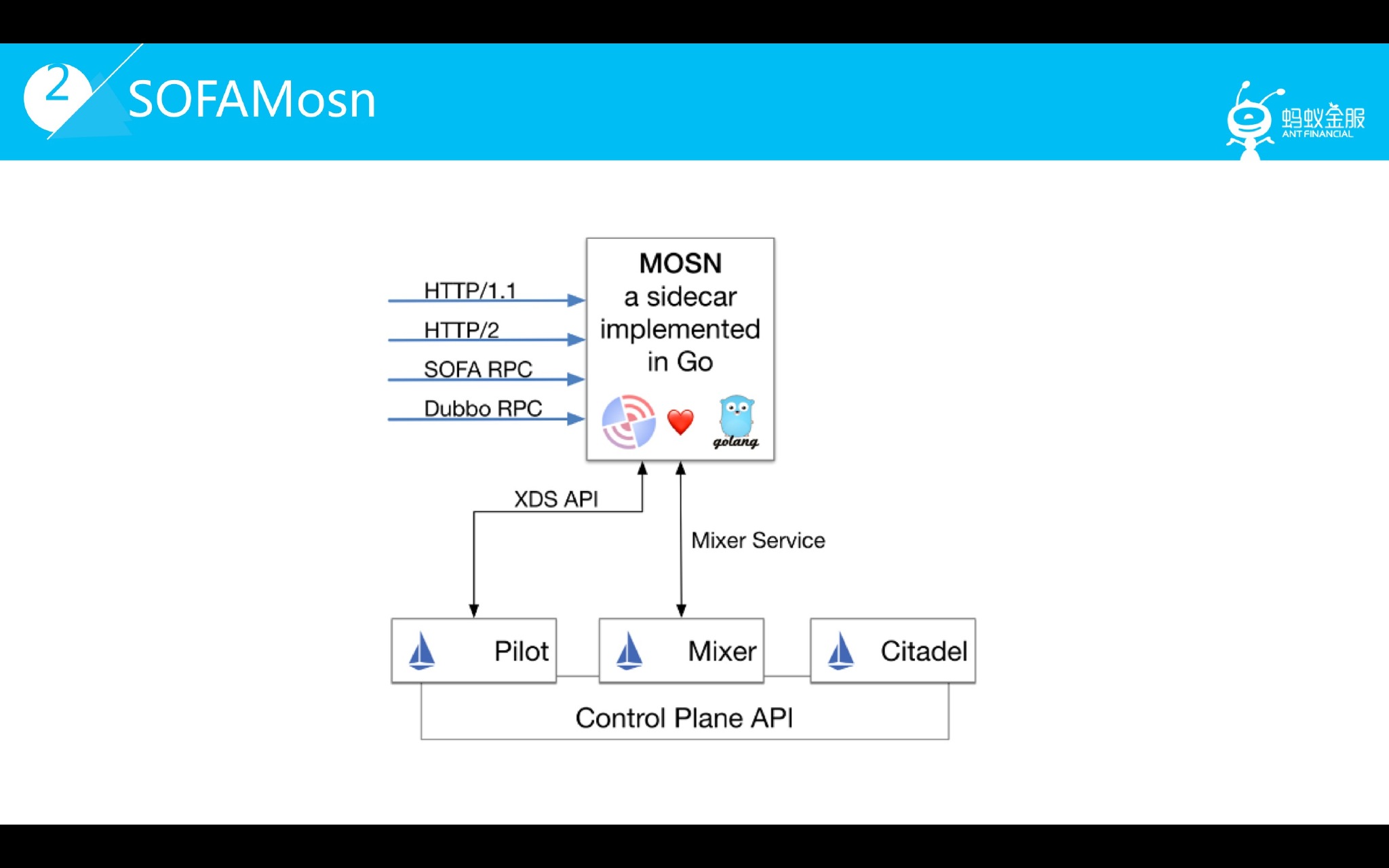

基本架构

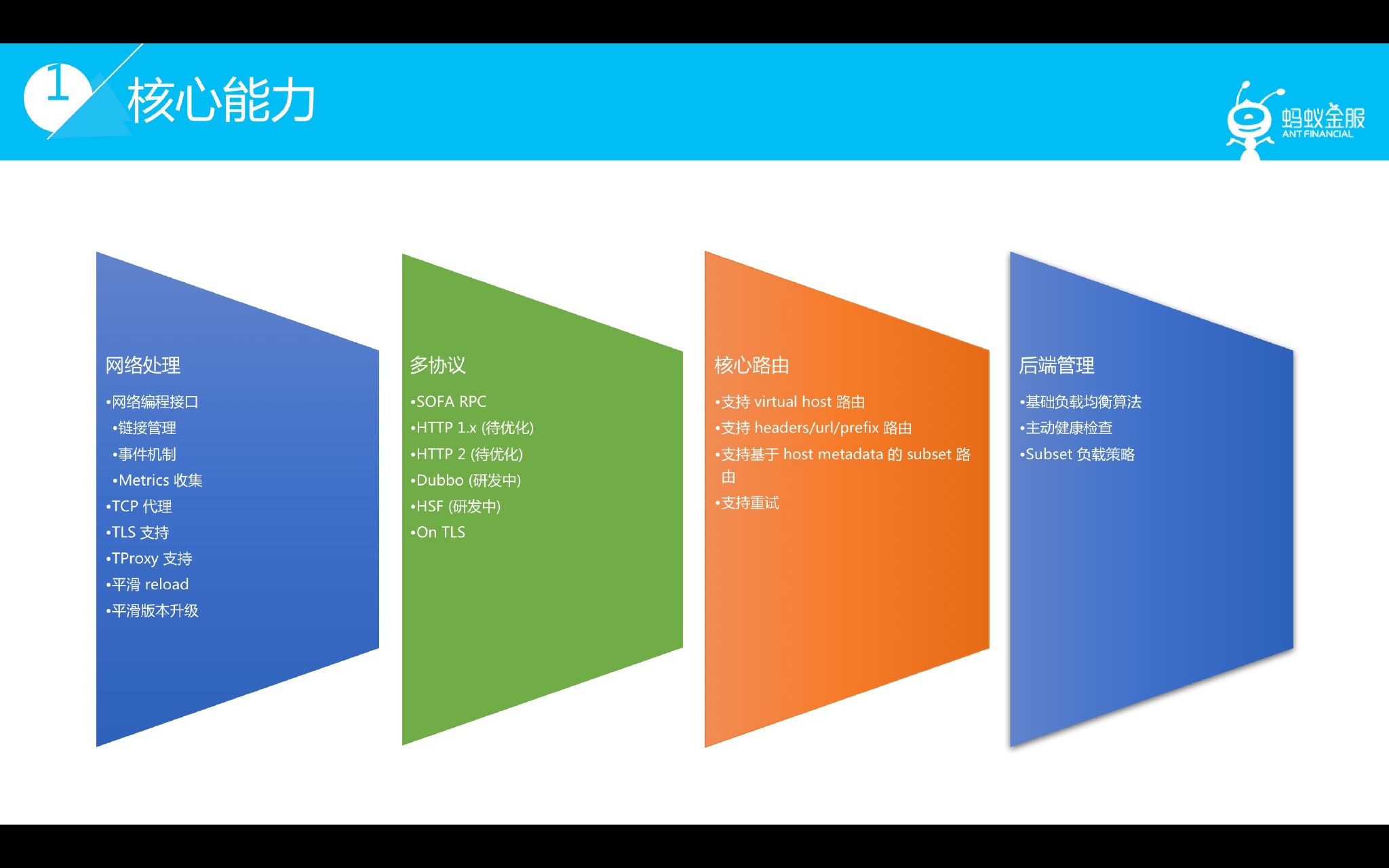

0.1.0 版本的 SOFAMosn 支持了 xDS V0.4 api 核心能力，重点支持了 SOFARPC 协议，并在蚂蚁内部在生产环境使用；同时支持了HTTP/1.1，HTTP/2.0的基本功能，但目前暂未在生产环境使用。

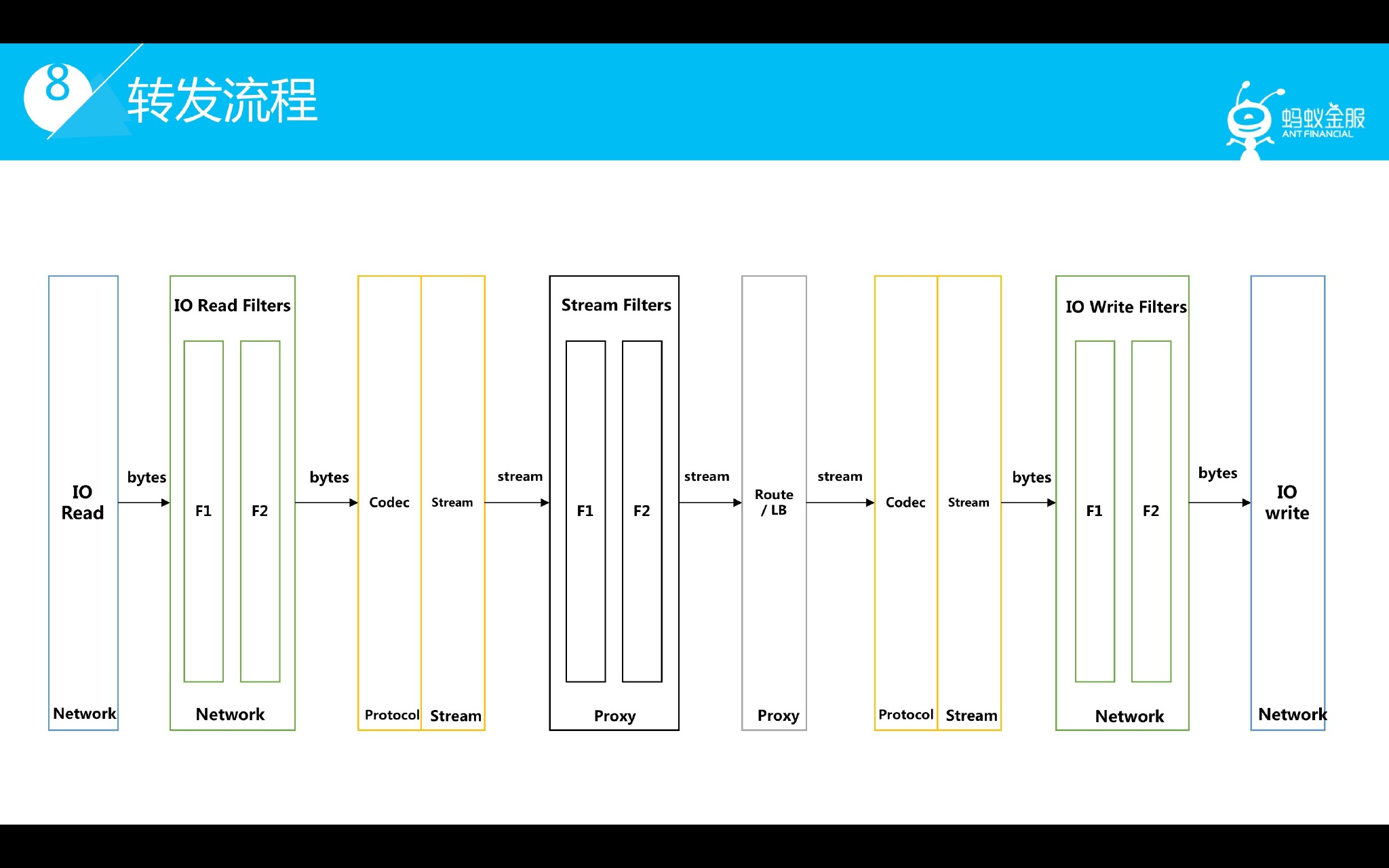

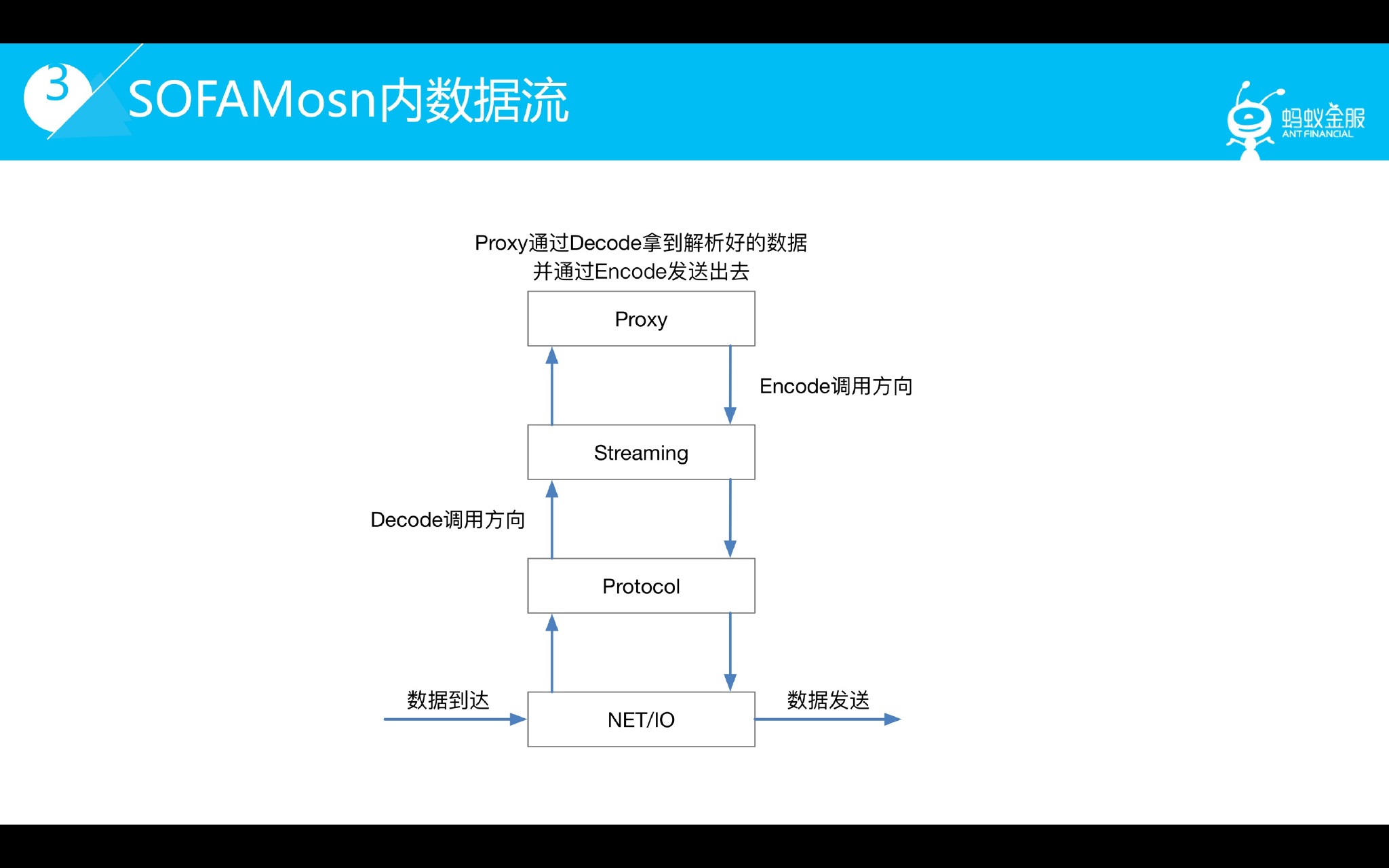

SOFAMosn 作为代理处理的数据流划分为4层，在入方向数据依次经过网络 IO 层，二进制协议处理层，协议流程处理层，转发路由处理层；出向与入向过程基本相反。


了解了分层的基本思路，具体介绍一下各层的具体职能：

  • IO 层提供了 IO 读写的封装以及可扩展的 IO 事件订阅机制
  • PROTOCOL 层提供了根据不同协议对数据进行序列化/反序列化的处理能力
  • STREAMING 层提供向上的协议一致性，负责 STREAM 生命周期，管理 Client / Server 模式的请求流行为，对 Client 端stream 提供池化机制等
  • Proxy 层提供路由选择，负载均衡等的能力，让前后端 stream 流转起来。大家可以从这张图清晰的看到单向请求流转的过程。

线程模型

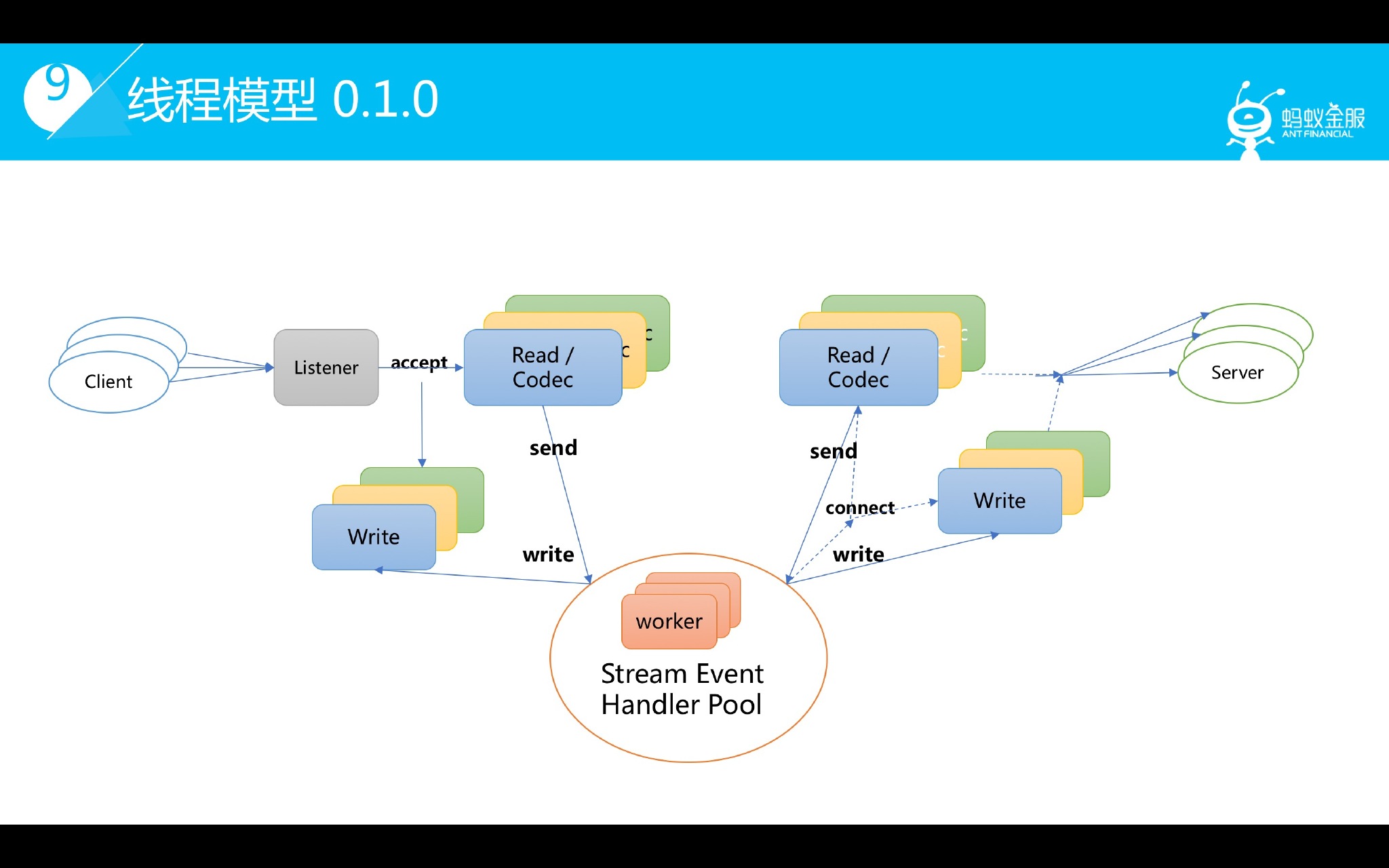

0.1.0 版本的线程模型，可以看到每个链接的 IO 协程是成对出现的，读协程负责读取，事件机制及 Codec 逻辑，数据上升到 steam 层，具体的 stream 事件由独立的常驻 worker 协程池负责处理。

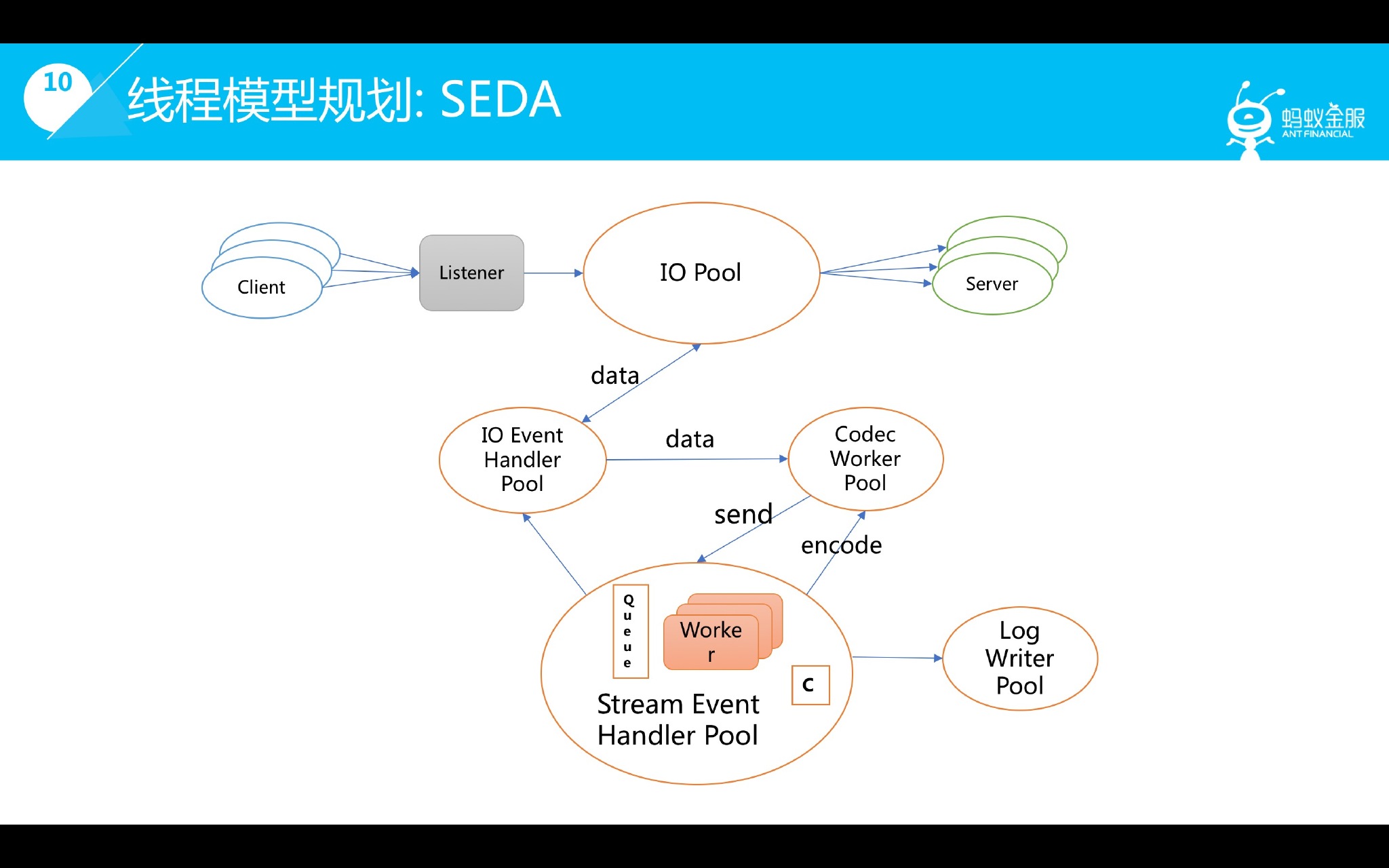

在 0.2.0 版本中我们将会进行多核优化，读协程将不再负责 codec 逻辑，将转发由 codec worker pool 来进行。从发展方向上看，我们会借鉴 SEDA 的思路，将转发流程中每一阶段的处理抽象为一个 stage，通过 task queue，worker 协程池，controller 的机制来对每一个阶段进行处理。从技术实现上看，Golang 实现 SEDA 机制的组件也更简单。
